OPIS

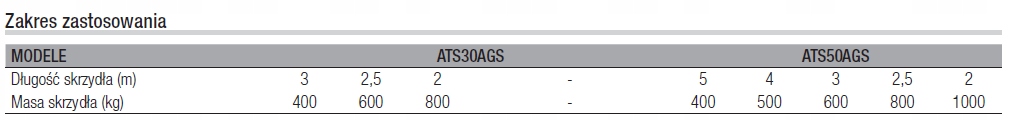

ZESTAW CAME ATS50AGS do 5m skrzydła o wadze do 400kg z wbudowanymi ogranicznikami ruchu na otwarcie i zamknięcie

Gotowy do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do długości skrzydła 5 m.

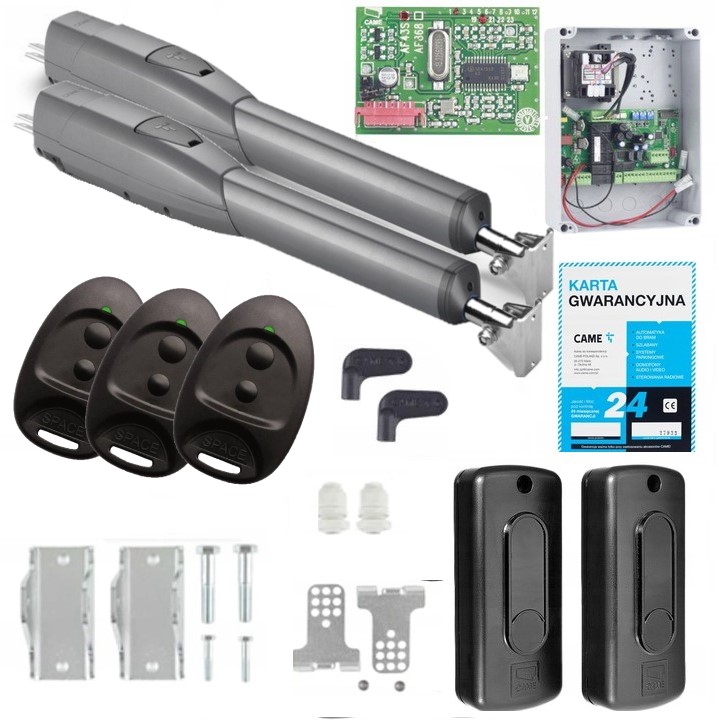

Skład, pełnego gotowego do montażu zestawu:

• 2x Siłownik CAME ATS50AGS
• Centrala sterująca ZF1N wraz z obudową
• Odbiornik radiowy CAME AF43S
• 3x Pilot 2-kanałowy CAME SPACE SP2
• Komplet fotokomórek DIR10
• Wbudowane ograniczniki ruchu na otwarcie i zamknięcie
• Akcesoria montażowe
• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące
• Bezpłatna pomoc telefoniczna

Zestaw CAME ATS50AGS cechuje się:

• ŁATWYM MONTAŻEM I PEWNYM DZIAŁANIEM

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd CAME ATS50AGS jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram. Dzięki wbudowanym ogranicznikom ruchu na otwarcie i zamknięcie nie ma konieczności montowania ograniczników mechanicznych.

• BEZPIECZEŃSTWEM

Centrala posiada możliwość regulacji siły. Funkcja ta pozwala ustawić minimalną siłę,  niezbędną do płynnej pracy napędu. Tym samym układ te minimalizuje ryzyko przygniecenia. Dodatkowym zabezpieczeniem w który wyposażony jest zestaw to  fotokomórki. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• MINIMALNYMI KOSZTAMI OBSŁUGI I WYSOKĄ NIEZAWODNOŚCIĄ

Koszt obsługi napędu elektromechanicznego CAME ATS50AGS jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

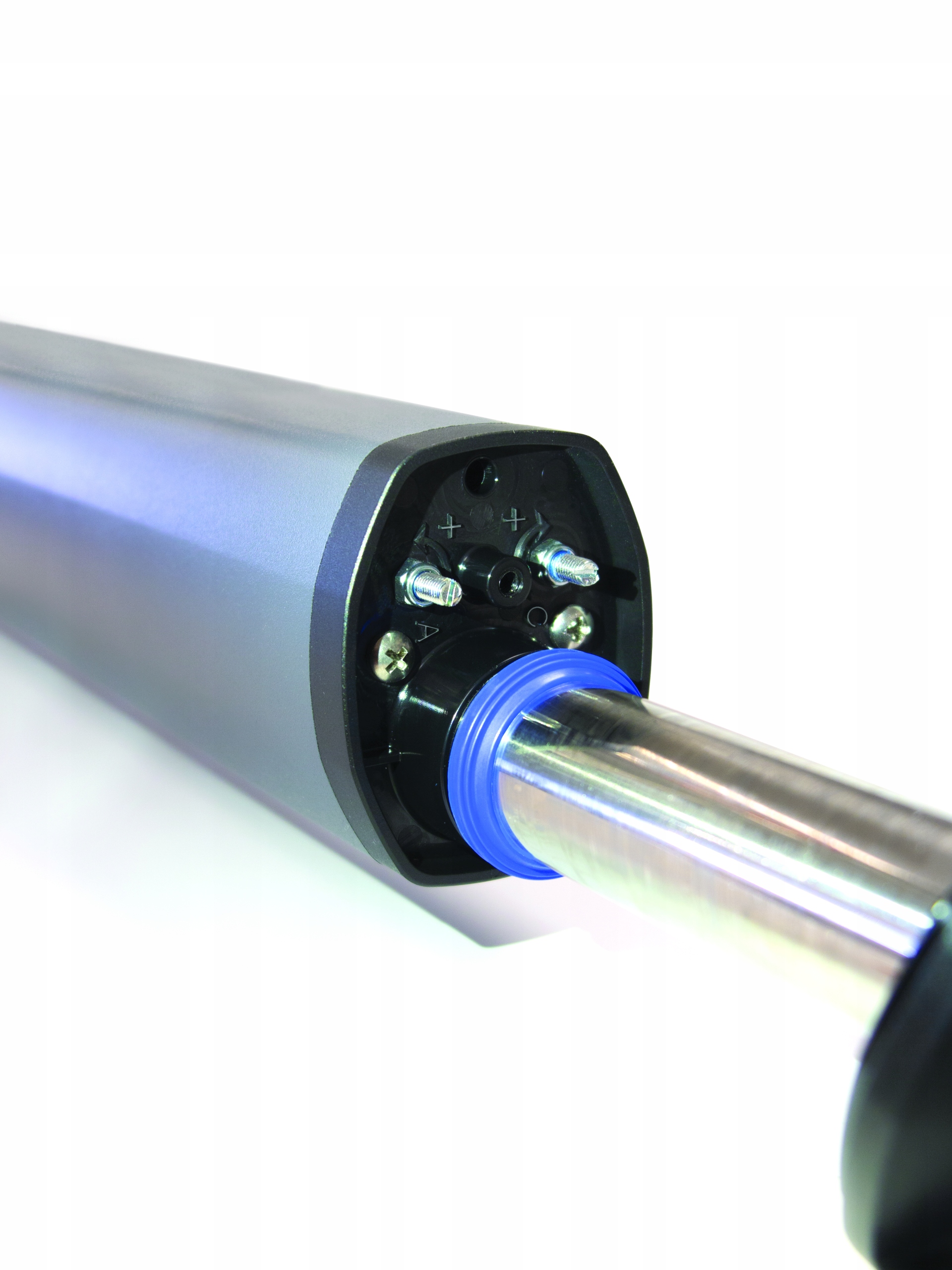

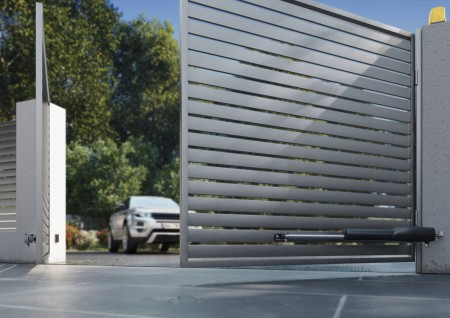

Dwa mocne siłowniki renomowanej marki CAME ATS50AGS to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego dla skrzydeł o długości 5m ( światło przejazdu 10m). Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

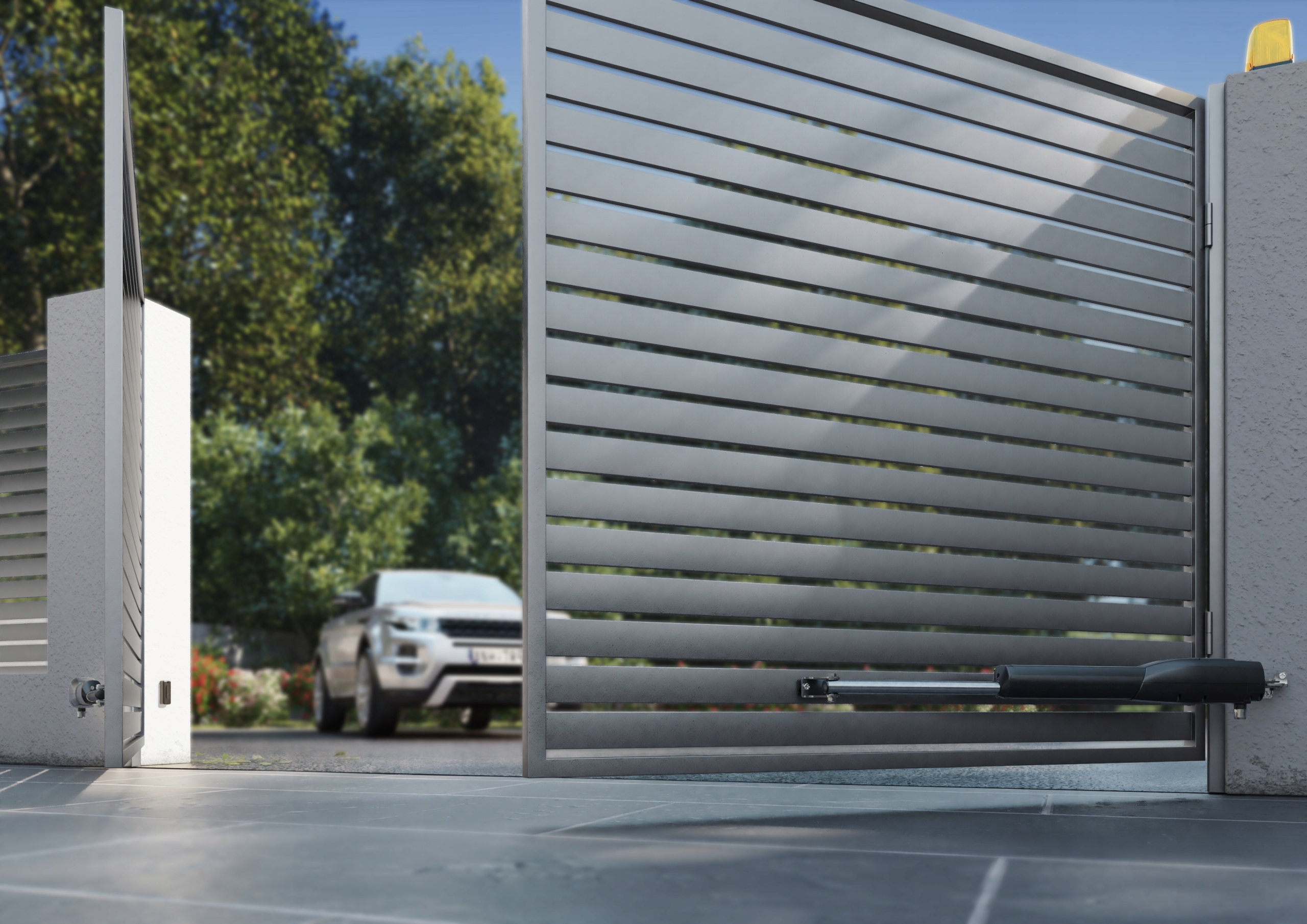

Napęd CAME ATS50AGS jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła do długości 5m.  Wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

SPECYFIKACJA CAME

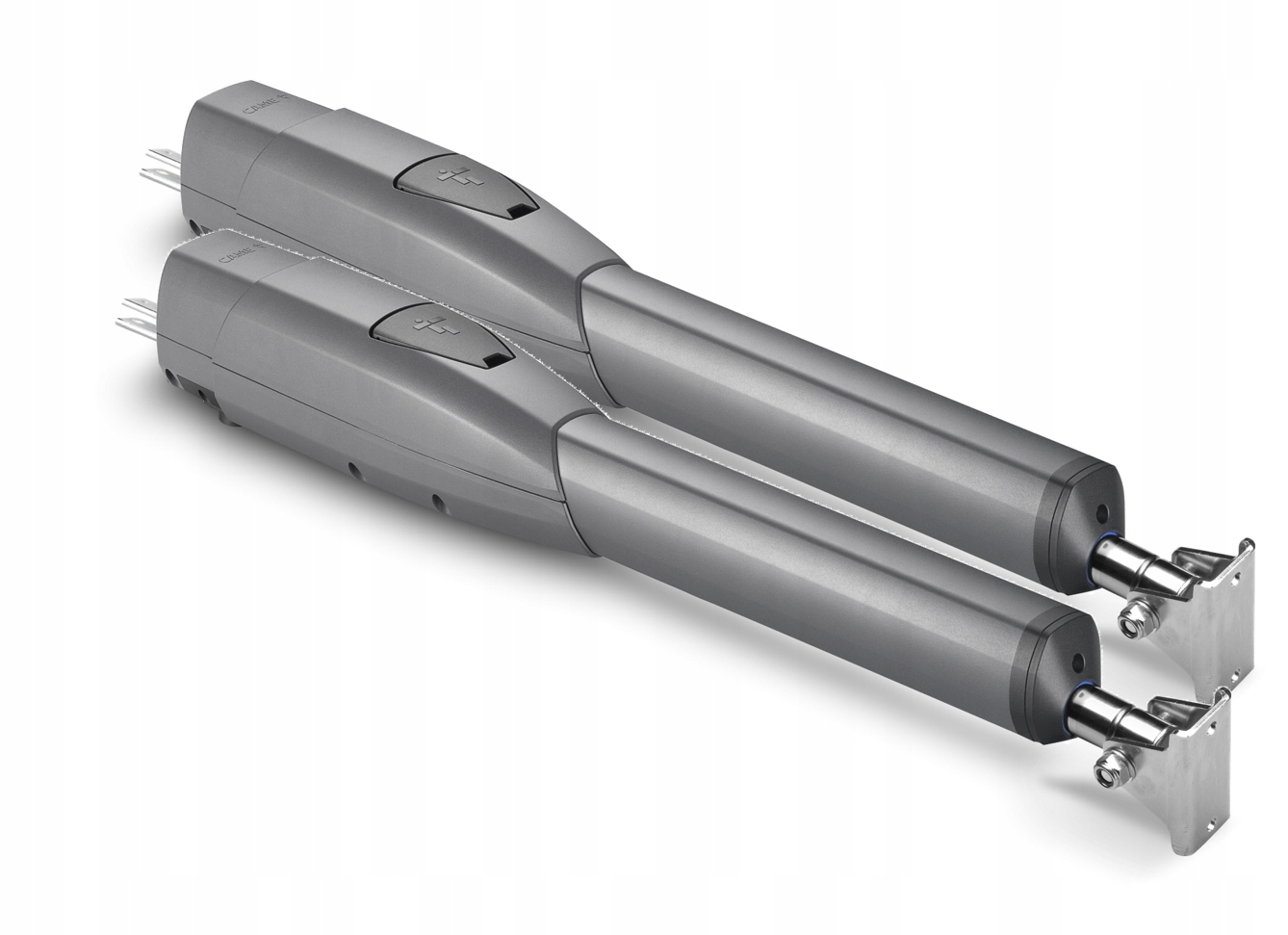

2 x siłowniki ATS50AGS

• Stopień zabezpieczenia IP44
• Zasilanie 230 V 50/60 Hz
• Pobór prądu silnika 1 A
• Moc maksymalna silnika 250 W
• Cykl pracy 20/godz
• Siła ciągu 400/3000 N
• Zabezpieczenie termiczne silnika 150 °C
• Czas otwarcia (do 90 °C) 15 s
• Temperatura pracy -20 °C min. +55 °C maks.

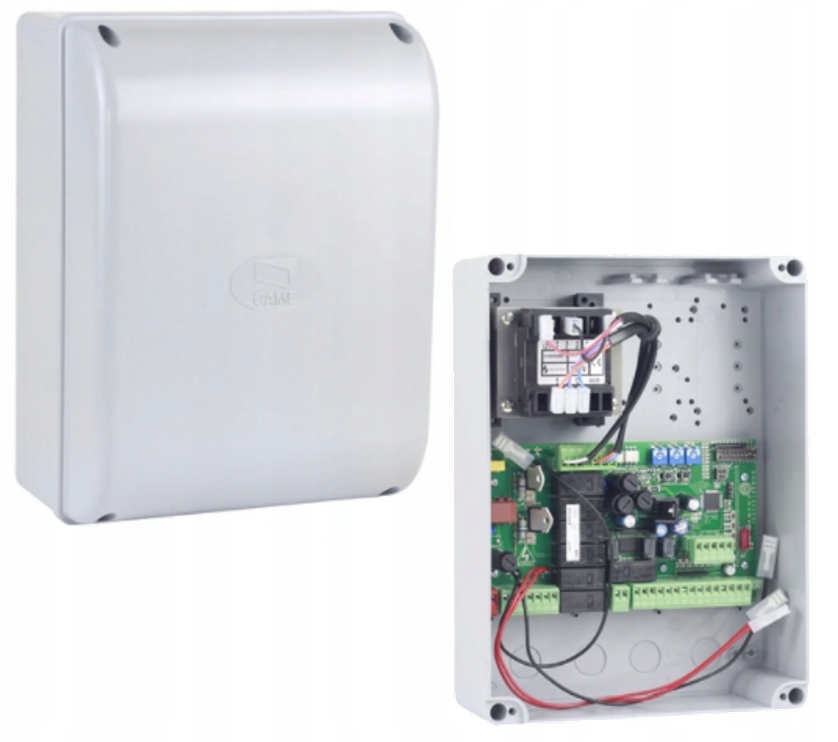

Centrala sterująca ZF1N

Centrala przeznaczona jest do sterowania siłownikami z silnikiem jednofazowym 230Va.c./50÷60Hz o mocy do 300 W z serii: ATI, FAST, KRONO, FERNI do bram jedno oraz dwuskrzydłowych. Płyta sterująca zasilana jest napięciem 230 Va.c./50÷60 Hz podawanym na zaciski "L1-L2" i zabezpieczona bezpiecznikiem sieciowym 5 A. Na zaciskach "10-11" podawane jest napięcie 24Va.c. do zasilania akcesoriów, których łączny pobór mocy nie może przekraczać 20W.

Oferta dotyczy płyty elektroniki z transformatorem i obudową.

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas zamykania działa automatycznie z końcem cyklu otwierania. Automatyczny czas zamykania jest podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez "STOP" (zaciski "2-1") lub w przypadku braku energii elektrycznej.
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Bezpieczeństwo:

Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:

• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.

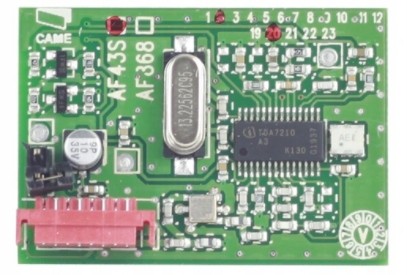

Radioodbiornik AF43S

• Częstotliwość 433 Mhz

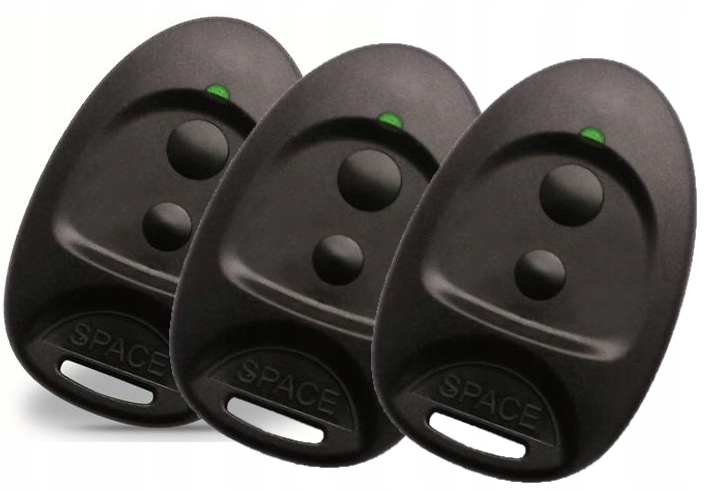

PILOT CAME SPACE SP2 2-kanałowy

• Liczba kanałów: 2
• Częstotliwość: 433,92
• Kod: zmienny
• Zasilanie: 3 Vdc, bateria typ CR2032
• Zasięg: 50 do 150 m
• Temperatura pracy: -20°C to +55°C
• Wymiary: 34x70x13 mm
• Waga: 16 g
• Bateria oraz instrukcja w komplecie

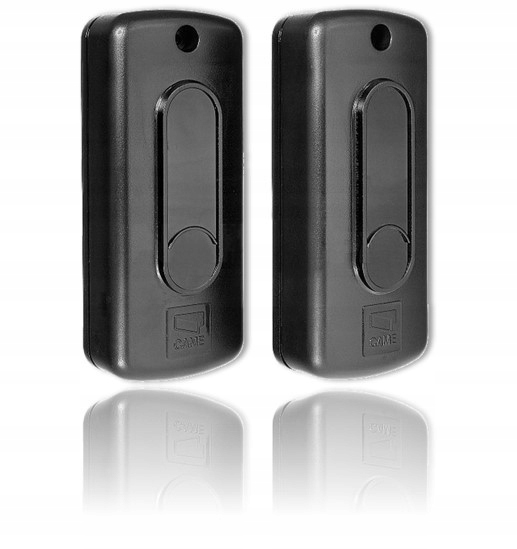

Fotokomórki DIR 10

Fotokomórka jest nową “zsynchronizowaną” na podczerwień, której zasięg wynosi 10 m. Oznacza się prostym i łatwym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej. W skład gamy produktów wchodzi także kolumna o podwójnej wysokości przeznaczona do instalacji w strefach przejazdu samochodów ciężarowych. Wśród akcesoriów znajduje się także dedykowana obudowa z profilem anty-udrzeniowym, wykonana jest ze stopu aluminiowego

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Komplet elementów mocujących

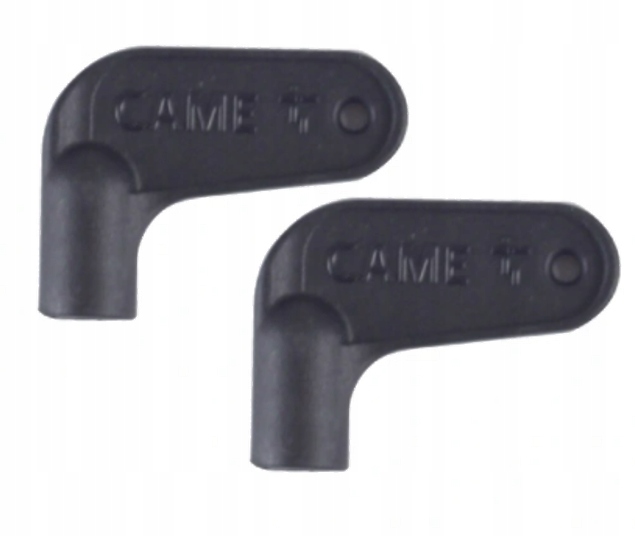

Klucz awaryjnego otwierania (w przypadku braku zasilania)

KARTA GWARANCYJNA

• 24 miesiące
• Polska dystrybucja

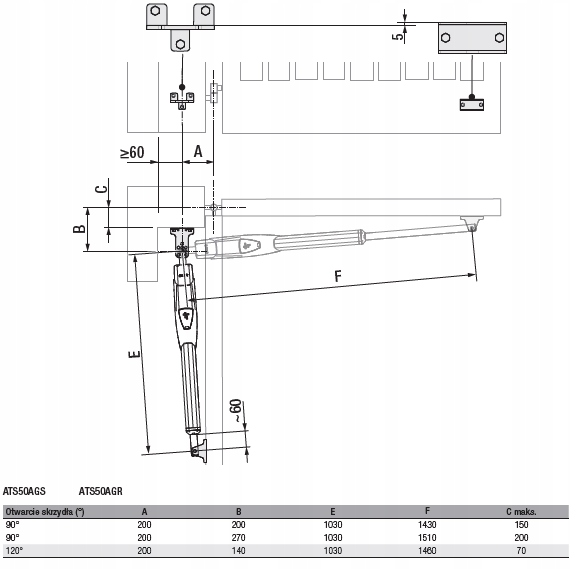

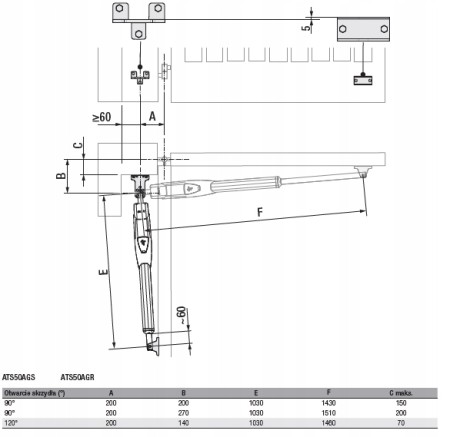

WYMIARY INSTALACYJNE
