OPIS

ZESTAW CAME ATS30DGS do 3m skrzydła o wadze do 400kg z wbudowanymi ogranicznikami ruchu na otwarcie i zamknięcie

Gotowy do samodzielnego montażu zestaw przeznaczonym do bram 2-skrzydłowych do długości skrzydła 3 m.

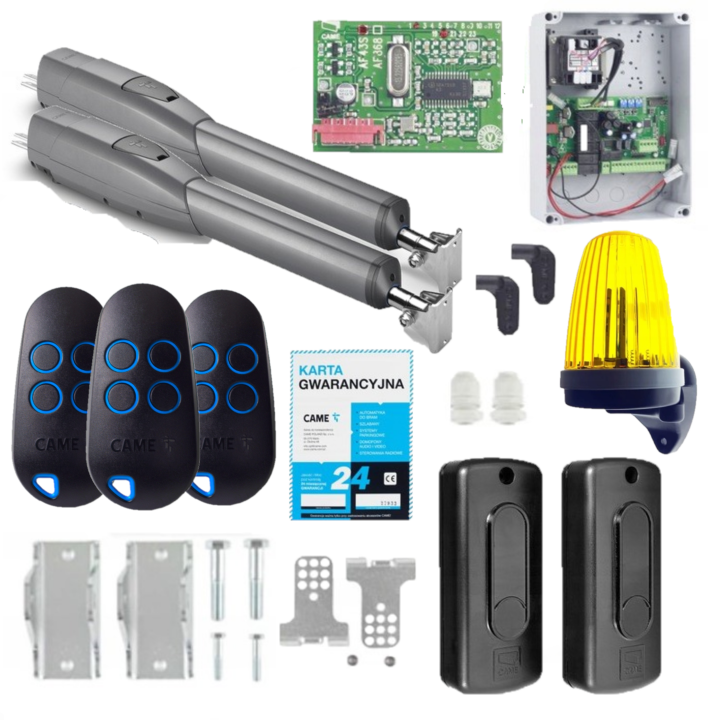

Skład, pełnego gotowego do montażu zestawu:

• 2x Siłownik CAME ATS30 24V
• Centrala sterująca ZL65 wraz z obudową
• Odbiornik radiowy CAME AF43S
• 3x Pilot 4-kanałowy CAME TOP 44RBN
• Lampa sygnalizacyjna Led z wbudowaną anteną, zwiększającą zasięg pilotów
• Komplet fotokomórek DIR10

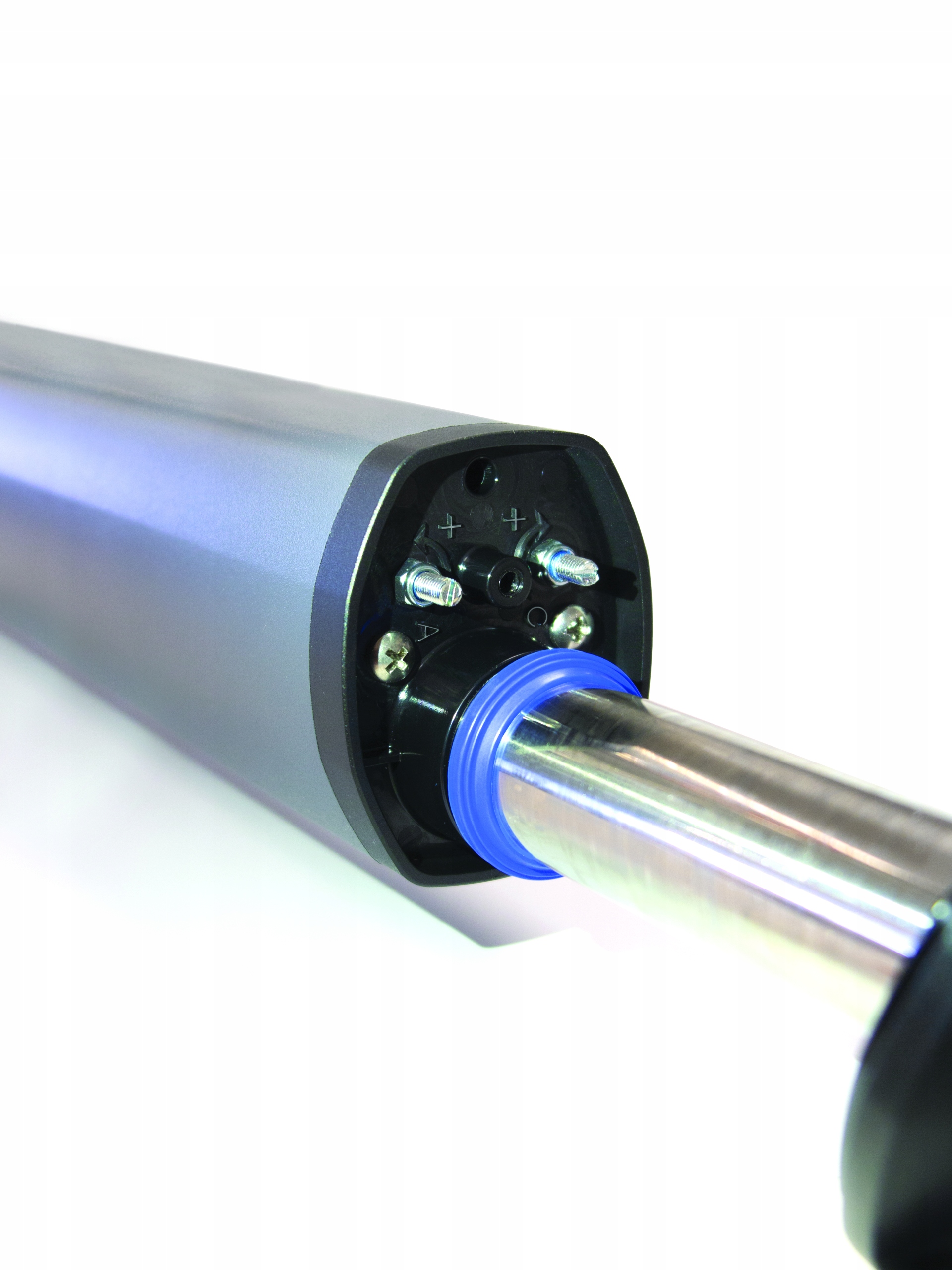

• Wbudowane ograniczniki ruchu na otwarcie i zamknięcie
• Akcesoria montażowe
• Klucze do ręcznego otwierania bramy
• Instrukcja montażu, obsługi w języku polskim
• Karta Gwarancyjna 24 miesiące
• Bezpłatna pomoc telefoniczna

Zestaw CAME ATS30DGS cechuje się:

• ŁATWYM MONTAŻEM I PEWNYM DZIAŁANIEM

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd CAME ATS30DGS jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram. Dzięki wbudowanym ogranicznikom ruchu na otwarcie i zamknięcie nie ma konieczności montowania ograniczników mechanicznych.

 Zaprojektowany do współpracy ze skrzydłową bramą przydomową, osiedlową czy na wjeździe do firmy – silnik 24V zapewnia możliwość bardzo intensywnej częstotliwości użytkowania.

• BEZPIECZEŃSTWEM

Silnik 24V daje możliwość intensywnej pracy, a inteligenta centrala kontroluje wiele parametrów bezpieczeństwa podczas użytkowania bramy, w tym regulowaną siłę nacisku i szybkości reakcji na pojawienie się przeszkody.

• MINIMALNYMI KOSZTAMI OBSŁUGI I WYSOKĄ NIEZAWODNOŚCIĄ

Koszt obsługi napędu elektromechanicznego CAME ATS30DGS jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

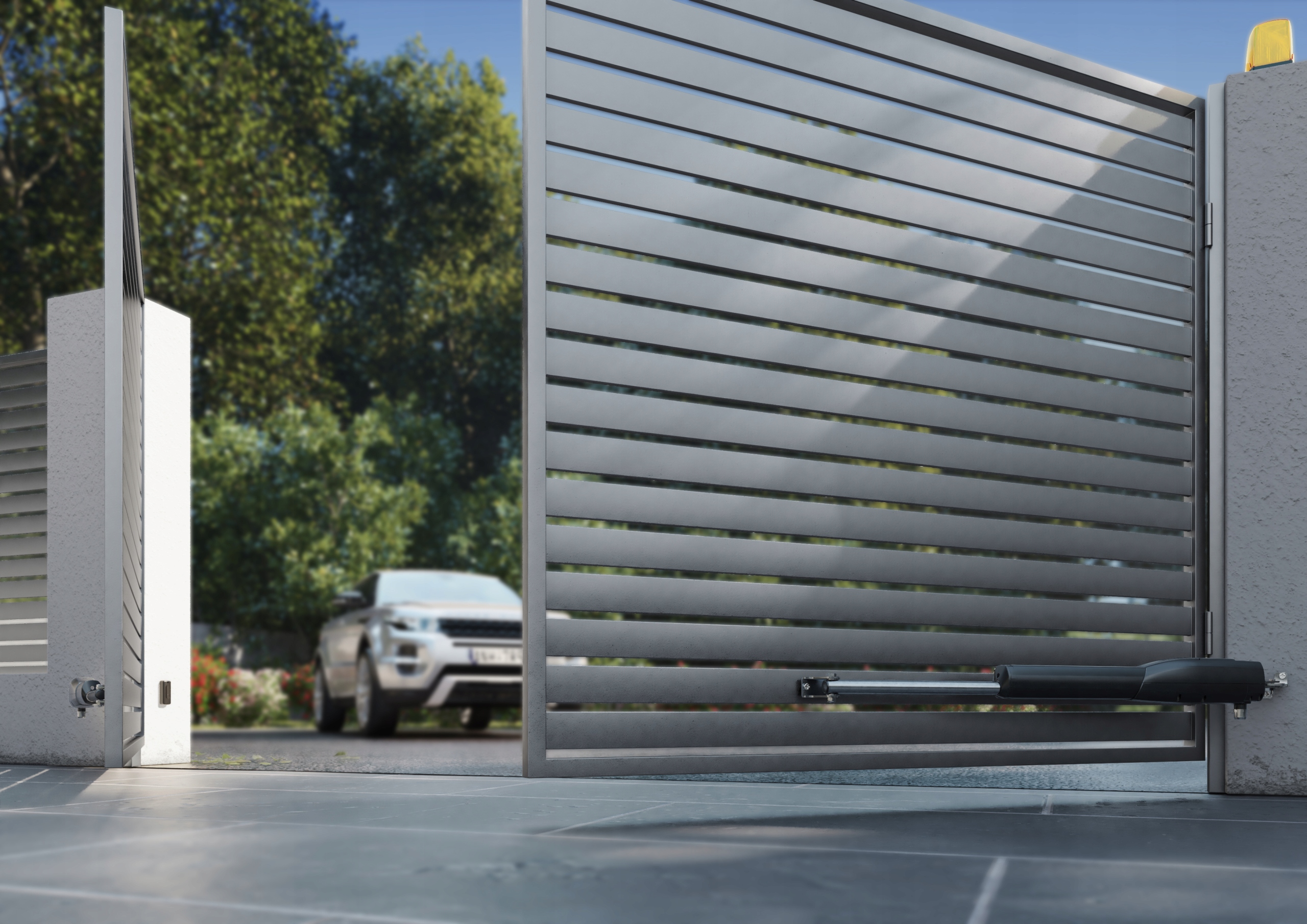

Dwa mocne siłowniki renomowanej marki CAME ATS30DGS to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego- pasuje do bram ze słupami stalowymi oraz klinkierowymi, nawet kiedy zawias bramy jest zamocowany 20 cm od krawędzi słupa.

Napęd CAME ATS30DGS jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła do długości 3m.  Wyposażony jest w siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

SPECYFIKACJA CAME

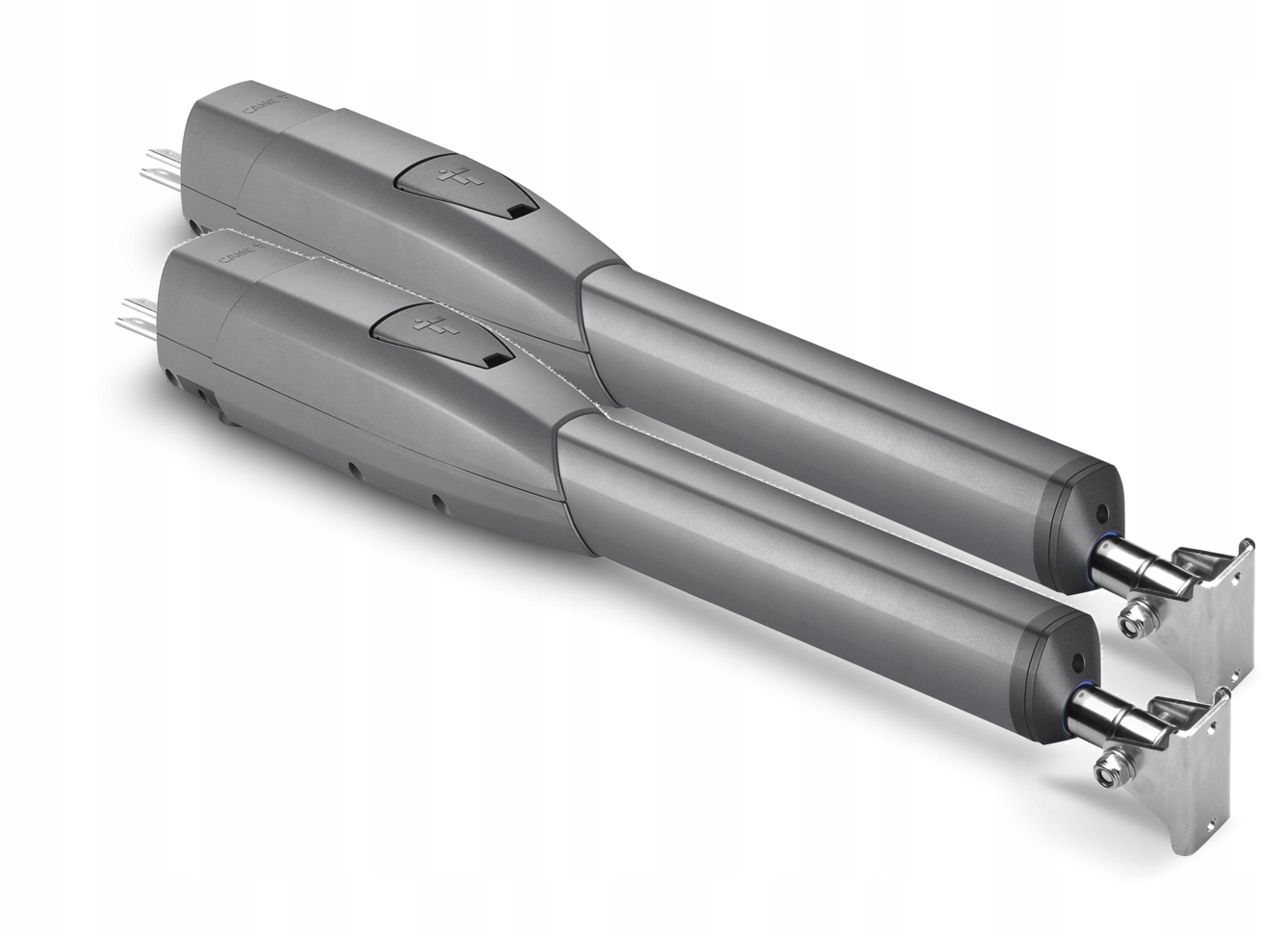

2x siłowniki ATS30DGS

• Model: ATS30DGS
• Max. szerokość skrzydła w odniesieniu do jego masy: 3m do 400kg, 2.5m do 600kg, 2m do 800kg
• Stopień zabezpieczenia: IP44
• Zasilanie: 230V, 50/60Hz
• Zasilanie silnika: 24V DC
• Pobór prądu silnika: 8A max.
• Moc maksymalna silnika: 80W
• Cykl pracy: praca intensywna
• Siła ciągu: 400/3000N
• Funkcja furtki: TAK
• Zabezpieczenie termiczne silnika: 150 stopni Celsjusza
• Czas otwarcia do 90 stopni: od 15 do 30 sekund
• Temperatura pracy: od -20 do +55 stopni Celsjusza

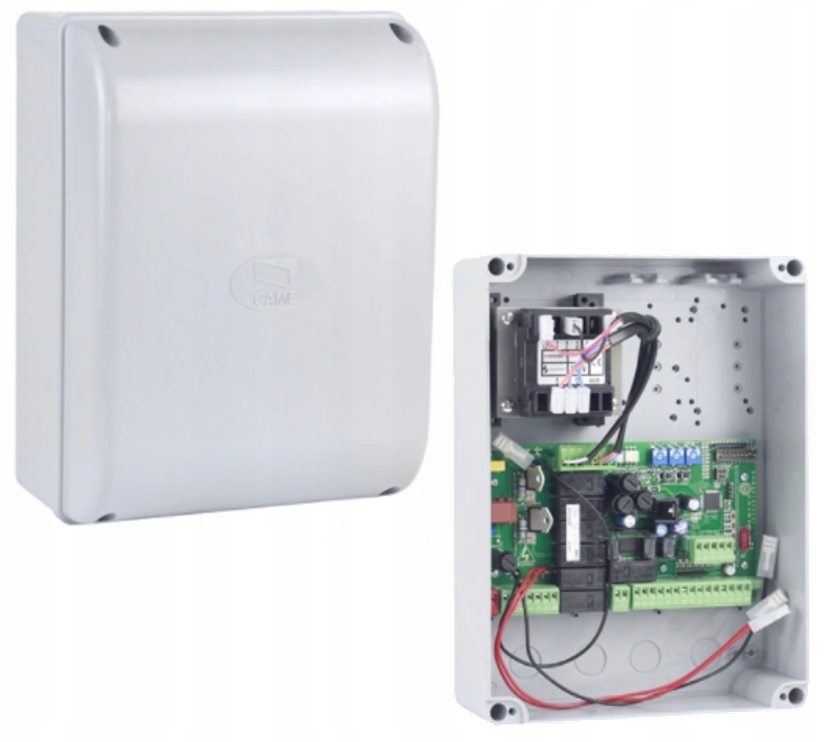

Centrala sterująca ZL65

Centrala ZL65 z wbudowanym wyświetlaczem intuicyjnego systemem programowania daje możliwość pełnej kontroli procesu otwierania i zamykania bramy - w tym regulacji  siły przeciążenia  zapewniającej bezpieczeństwo i zatrzymanie (lub odwrócenie) ruchu w momencie napotkania przeszkody. Zaletą tego rozwiązania jest też płynna regulacja szybkości w położeniach krańcowych i możliwość eliminacji efektu gwałtownego zatrzymania bramy.

Funkcje:

• Automatyczne zamykanie (T.C.A.). Czas zamykania działa automatycznie z końcem cyklu otwierania. Automatyczny czas zamykania jest podporządkowany działaniu ewentualnego osprzętu bezpieczeństwa podłączonego do zacisków "2-C1" i jest anulowany przez "STOP" (zaciski "2-1") lub w przypadku braku energii elektrycznej.
• Sygnalizacja "BRAMA OTWARTA". 24V/3W zaciski "10-5", sygnalizuje że brama nie wykonała pełnego cyklu zamykania.

Bezpieczeństwo:

Urządzenia bezpieczeństwa mogą zostać podłączone i nastawione na:

• Przycisk "STOP" (2-1). Zatrzymuje bramę, anuluje cykl automatycznego zamykania. Aby ponownie uruchomić bramę należy posłużyć się pilotem lub przyciskiem "2-7"
• Ponowne otwarcie w fazie zamykania (zaciski 2-C1). Wykrycie przez fotokomórki przeszkody podczas fazy zamykania bramy, powoduje odwrócenie kierunku ruchu i całkowite otwarcie bramy.

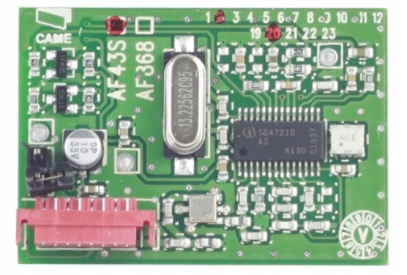

Radioodbiornik AF43S

• Częstotliwość 433 Mhz
• Opcja furtki

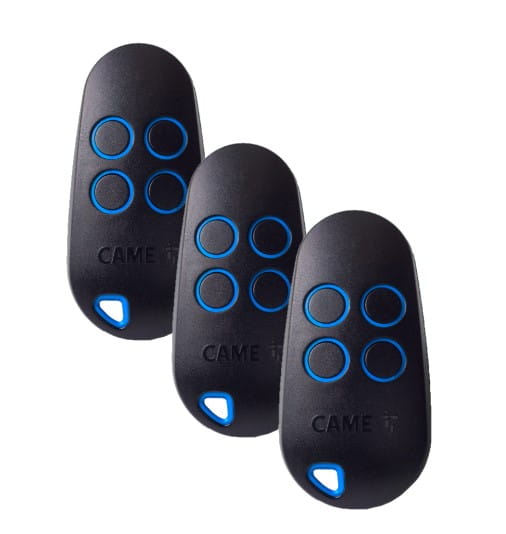

PILOT CAME TOP 44RBN 4-kanałowy

• Liczba kanałów: 4
• Częstotliwość: 433,92
• Kod: zmienny
• Zasięg: 50 do 150 m
• Temperatura pracy: -20°C to +55°C
• Waga: 16 g

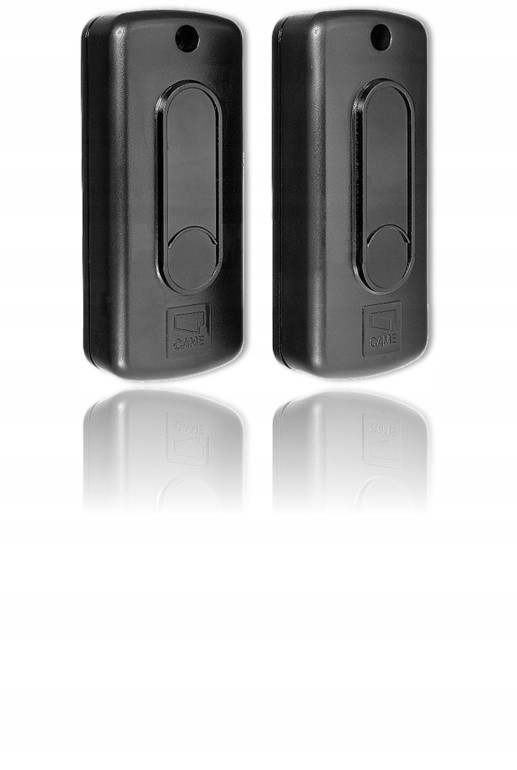

Fotokomórki DIR 10

Fotokomórka jest nową “zsynchronizowaną” na podczerwień, której zasięg wynosi 10 m. Oznacza się prostym i łatwym montażem, jest przeznaczony do instalacji zewnętrznej lub podtynkowej. W skład gamy produktów wchodzi także kolumna o podwójnej wysokości przeznaczona do instalacji w strefach przejazdu samochodów ciężarowych. Wśród akcesoriów znajduje się także dedykowana obudowa z profilem anty-udrzeniowym, wykonana jest ze stopu aluminiowego

• Stopień zabezpieczenia: IP54
• Zasięg: do 10 metrów
• Zasilanie: 12-24 V AC/ V DC
• Wymiary: 46 x 108 x 23 mm
• Obciążenie wyjścia: 1A, 24V
• Pobór prądu: 60 mA (24 VAC)
• Temperatura pracy: -20º do 55ºC
• Materiał: ABS - poliwęglan

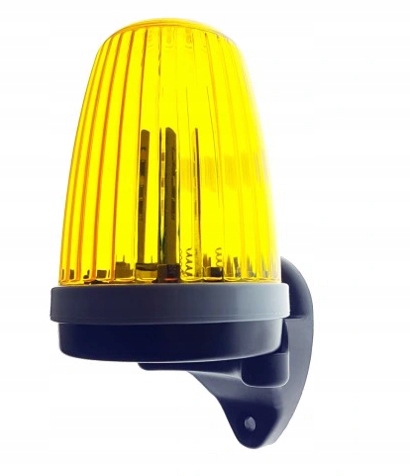

Lampa Led z wbudowaną anteną zwiększającą zasięg pilotów

• zasilanie: 12-24V AC/DC
• światło przerywane lub ciągłe
• średnica 9cmwysokość 12,5cm

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Komplet elementów mocujących

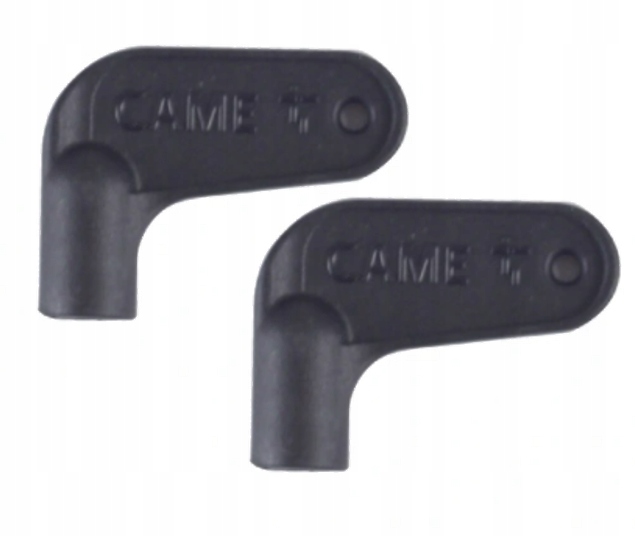

Klucz awaryjnego otwierania (w przypadku braku zasilania)

KARTA GWARANCYJNA

• 24 miesiące
• Polska dystrybucja
