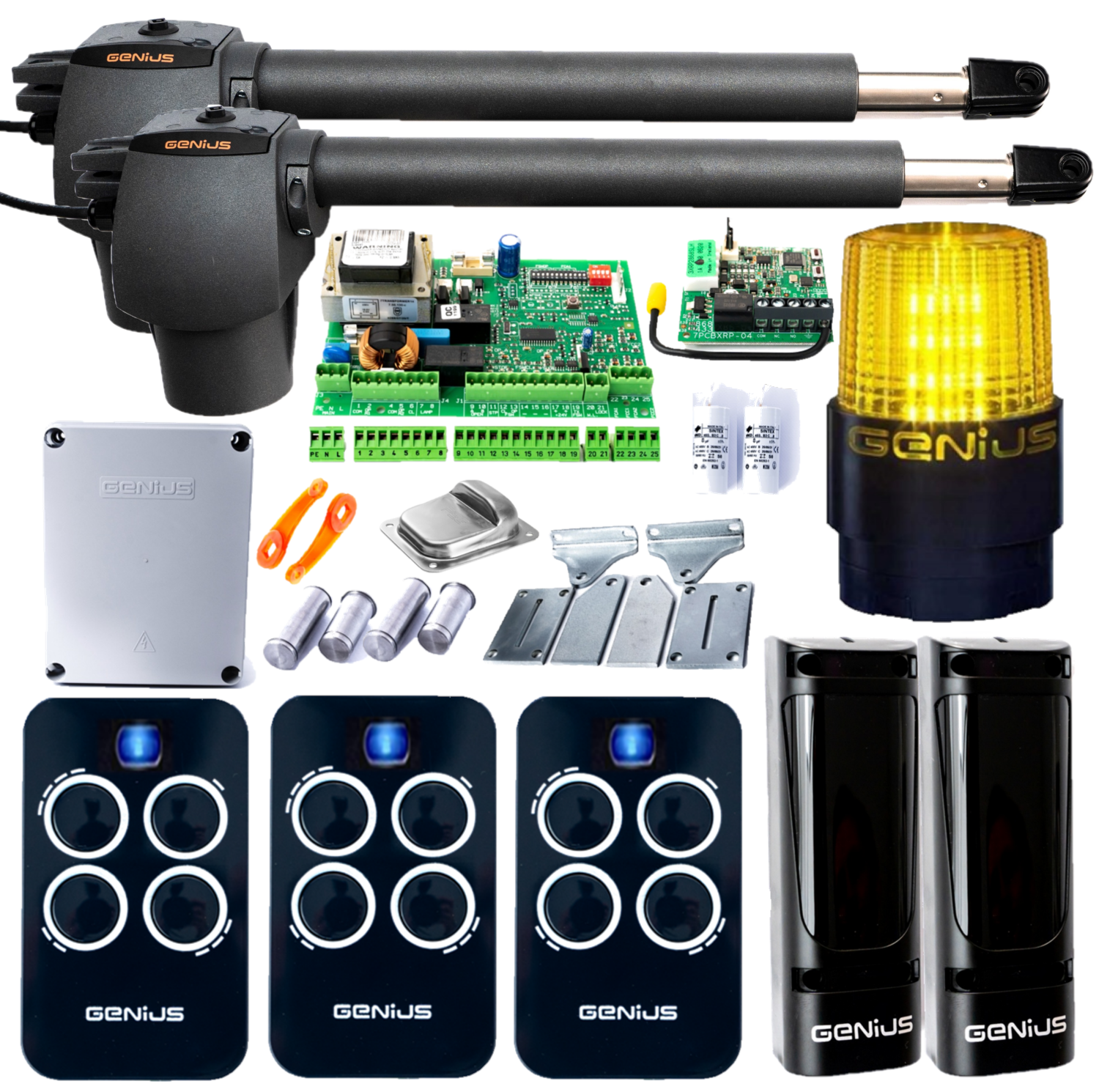

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC GENIUS G-BAT400 – 2szt
• Centrala sterująca Brain 592 i obudowa do centrali
• Odbiornik radiowy RP2 433 Bravo
• 3 piloty Echo 433MHz
• Fotokomórki VEGA o zasięgu 20m
• Lampa sygnalizacyjna 230V z wbudowaną anteną zwiększającą zasięg pilotów
• Ogranicznik centralny
• Karta gwarancyjna FAAC Polska
• klucz awaryjnego wysprzęglania
• Elementy montażowe
• Instrukcja montażowa w języku polskim
• Instrukcja programowania centrali
• nieodpłatna pomoc techniczna

Zestaw FAAC GBAT 400 cechuje się:

• ŁATWYM MONTAŻEM I PEWNYM DZIAŁANIEM

Ze względu na swoją tubową konstrukcję i sposób mocowania siłowników do bramy napęd FAAC GENIUS GBAT 400 jest szybki i łatwy w montażu, bez konieczności wykonywania kosztownych przeróbek adoptujących. Dobry punkt podparcia bramy gwarantuje pewne blokowanie po zamknięciu nawet w przypadku szerokich bram.

• BEZPIECZEŃSTWEM

Centrala posiada wbudowany moduł elektroniczny , pozwalający na płynną ośmiostopniową regulację siły napędu. Funkcja ta pozwala ustawić minimalną siłę,  niezbędną do płynnej pracy napędu. Tym samym układ te minimalizuje ryzyko przygniecenia. Dodatkowym zabezpieczeniem w który wyposażony jest zestaw to  fotokomórki. W przypadku awarii mechanizm odblokowujący umożliwia odblokowanie skrzydeł bramy i obsługę ręczną.

• MINIMALNYMI KOSZTAMI OBSŁUGI I WYSOKĄ NIEZAWODNOŚCIĄ

Koszt obsługi napędu elektromechanicznego FAAC GENIUS GBAT 400 jest zdecydowanie minimalny. Urządzenie pracuje niezawodnie w każdych warunkach atmosferycznych, w zakresie temperatur zewnętrznych od-20°C do +5 5°C.

Dwa mocne siłowniki renomowanej marki FAAC GENIUS G-BAT 400 to idealne rozwiązanie dla bram dwuskrzydłowych do użytku przydomowego dla skrzydeł o długości 4m ( światło przejazdu 8m).  Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

Napęd GENIUS G-BAT 400 jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła do długości 4m z elektrozamkiem i wąskich słupków. Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Konieczny jest montaż odbojów.

SPECYFIKACJA FAAC:

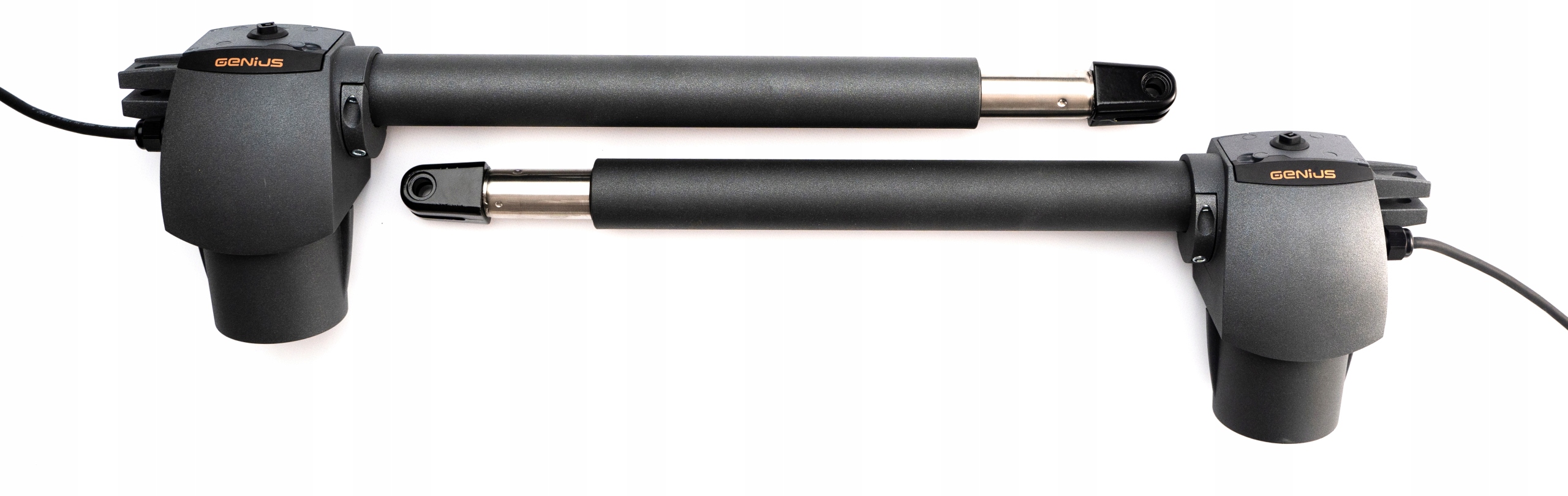

2 X SIŁOWNIK G-Bat 400

• Zakres ruchu 400mm
• Zasilanie 230V, 50(60)Hz
• Zasilanie silnika 230V
• Pobór mocy 280W
• Pobór prądu 1,2A
• Prędkość obrotowa silnika 1400obr./min
• Prędkość wysuwu trzpienia 1,6cm/sek
• Maksymalna siła ciągu 3500N
• Zabezpieczenie termiczne 140°C
• Zakres temperatur -20/+55°C
• Stopień ochrony IP44

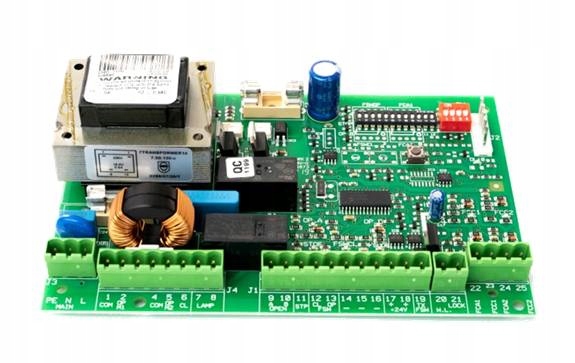

Centrala sterująca Brain 592

• regulacja siły działania osobno dla każdego siłownika (8 poziomów)
• hamowanie skrzydeł bramy (delikatne zakończenie ruchu bramy)
• funkcja automatycznego zamknięcia po przejechaniu pojazdu
• bardzo proste programowanie
• funkcja opóźnienia drugiego skrzydła
• obsługa całkowitego i częściowego otwierania bramy (funkcja furtki)
• wejście na lampę sygnalizacyjną
• możliwość sterowania bramy wejściem N.O. (z domofony, przycisku z domu, telefonu komórkowego)

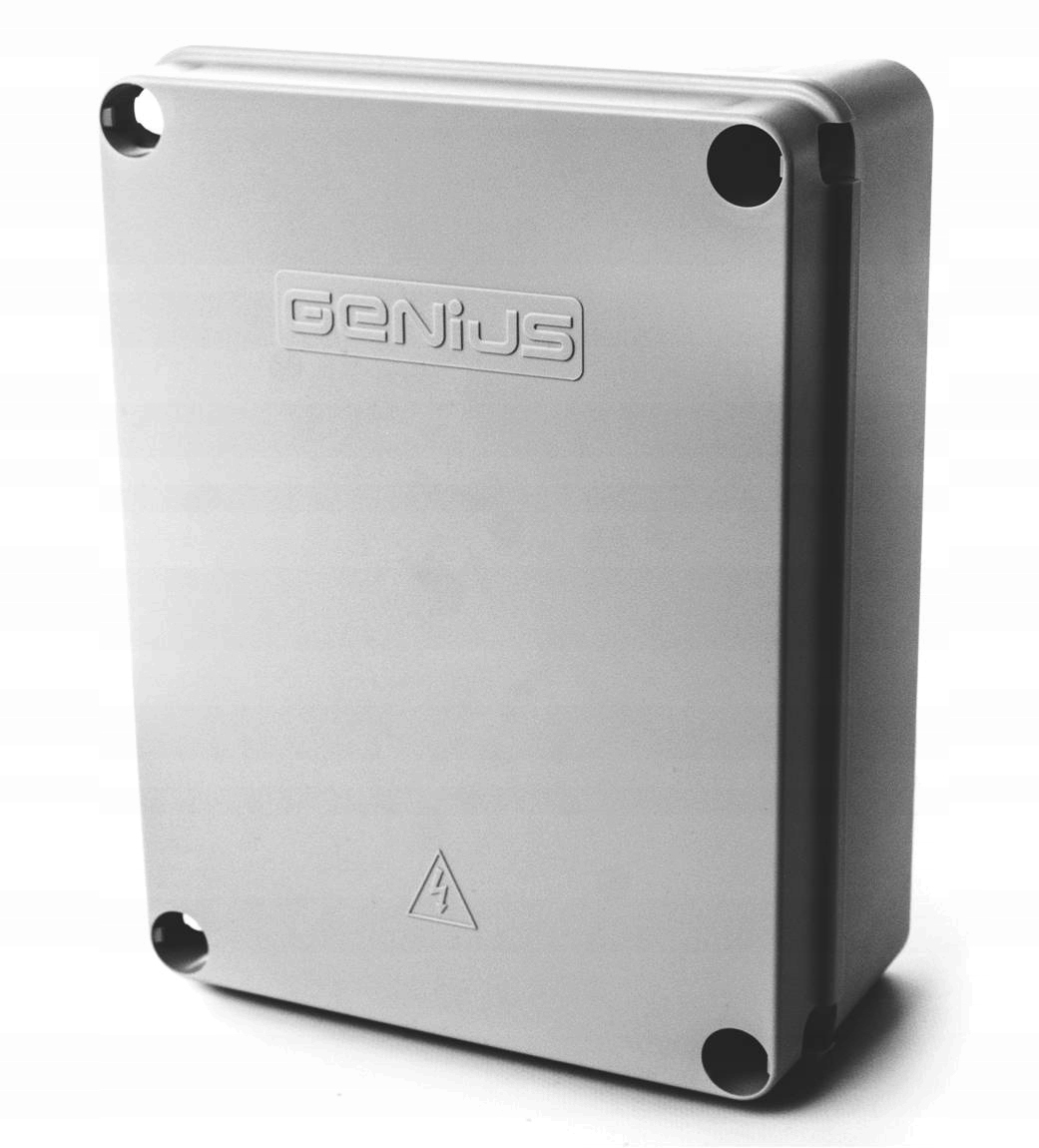

OBUDOWA CENTRALI STERUJĄCEJ

• do zastosowania zewnętrznego
• hermetyczna, poziom szczelności IP 55

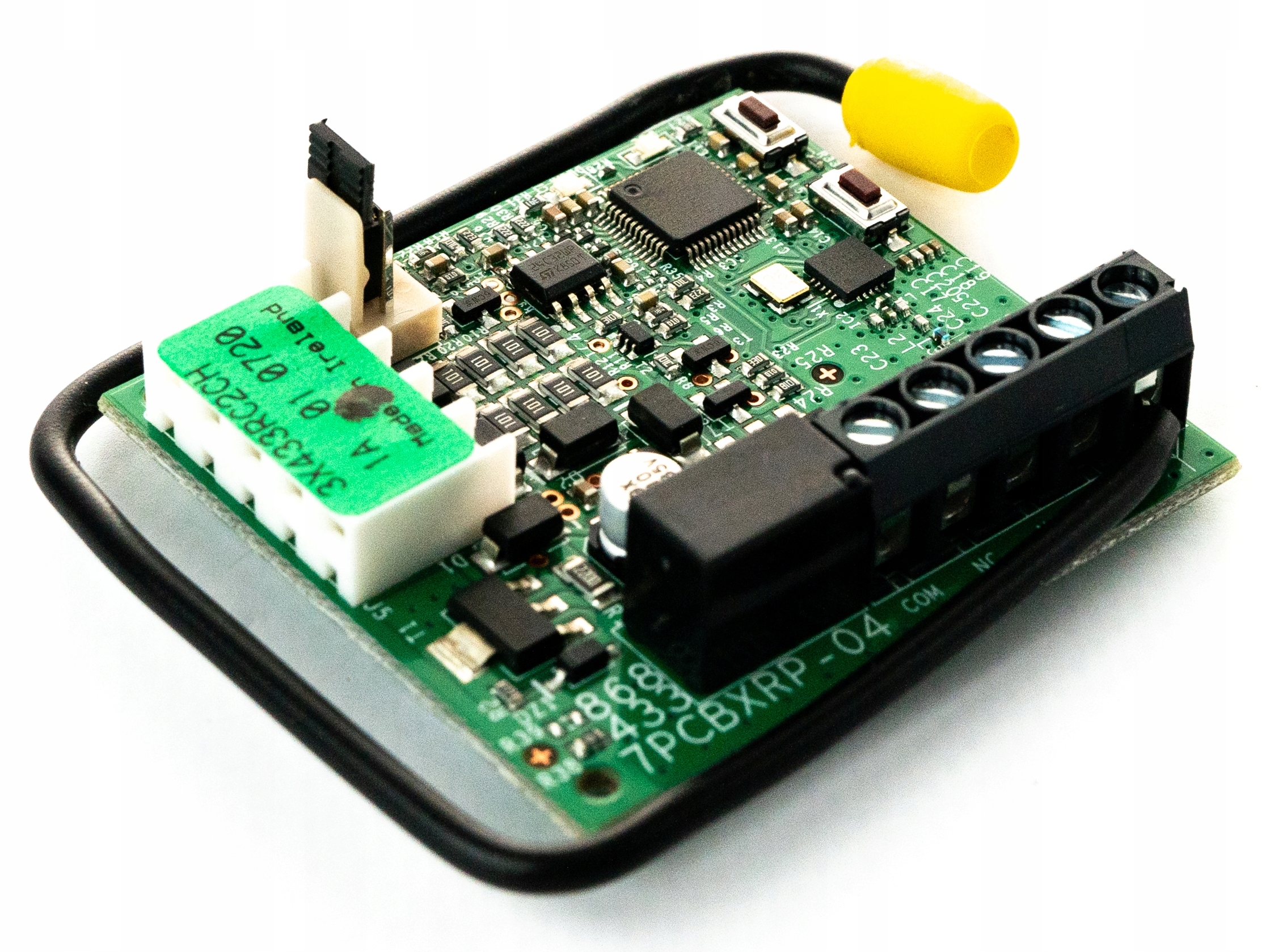

Radioodbiornik RP2 433 Bravo

• Odbiornik z wbudowaną anteną
• Częstotliwość 433 Mhz
• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• Podłączenie: szybkozłącze

3 x PILOT ECHO 433MHz

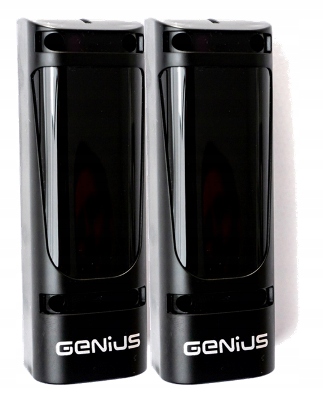

FOTOKOMÓRKI VEGA O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m
• ustawianie w osi ( dostrajanie - automatyczne)
• wymiary: 41x130x42mm
• pobór mocy przez parę fotokomórek 50mA
• stopień ochrony: IP54
• zasilanie 24 VAC/VDC

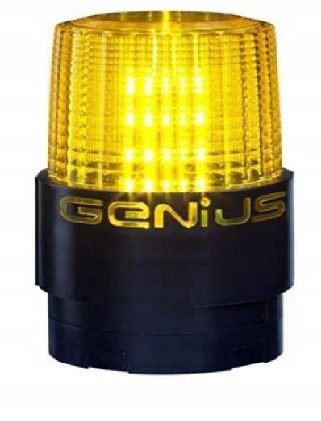

Lampa Led z wbudowaną anteną zwiększającą zasięg pilotów

- zasilanie: 12-24V AC/DC

- światło przerywane lub ciągłe

- średnica 9cm

-wysokość 12,5cm

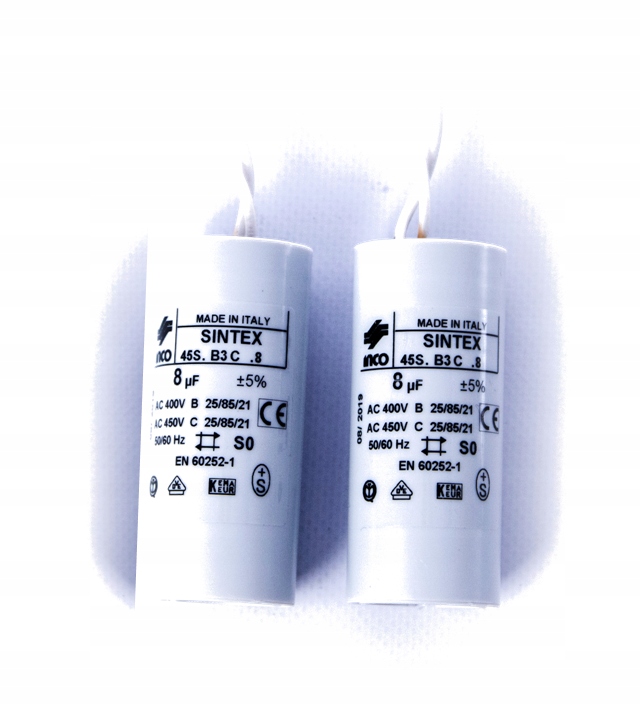

2 X KONDENSATOR ROZRUCHOWY

Wspomaga rozruch siłownika

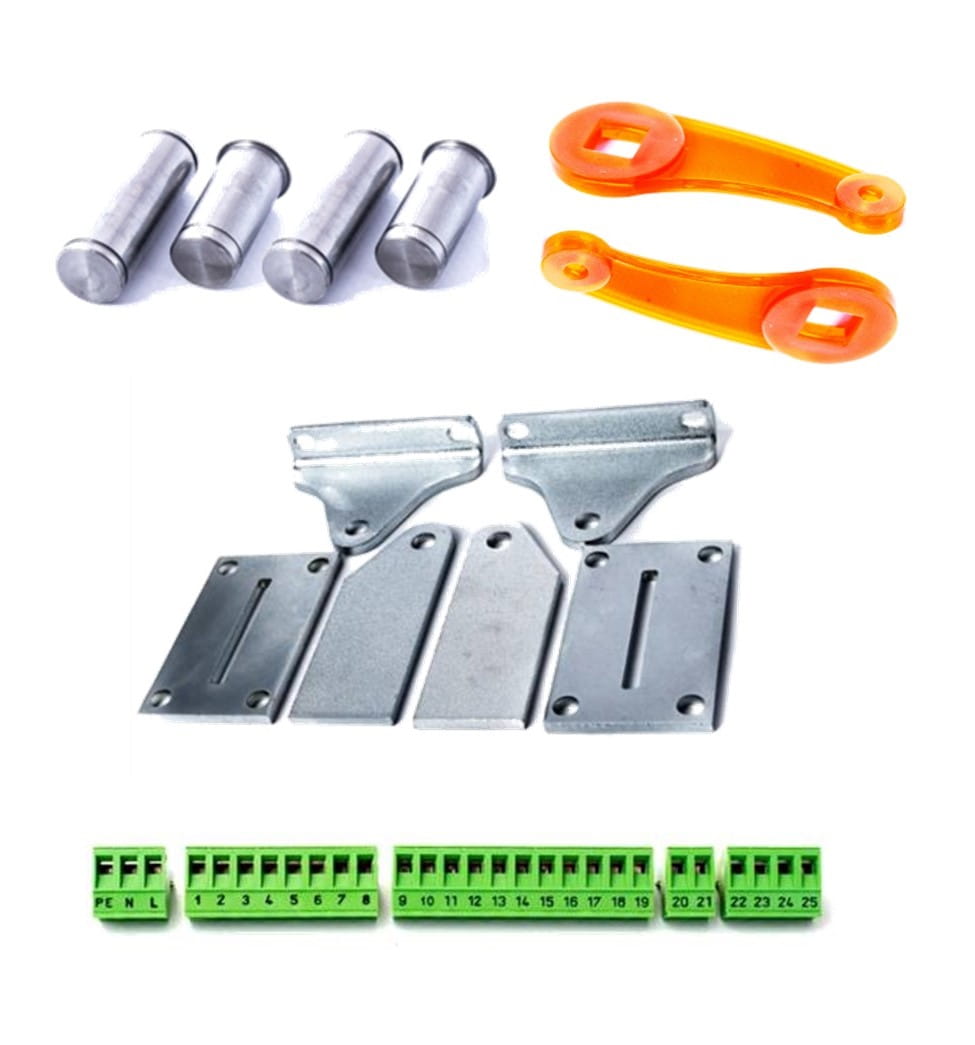

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Klucz awaryjnego otwierania (w przypadku braku zasilania)
• Komplet elementów mocujących
• Karta gwarancyjna
• Instrukcja montażu w języku polskim

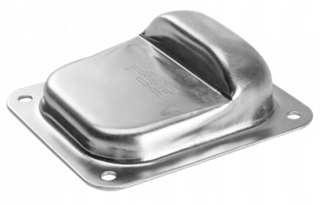

OGRANICZNIK BRAMY W POZYCJI ZAMKNIĘTEJ

• Przykręcany do podłoża
• Zabezpieczenie antykorozyjne: ocynk

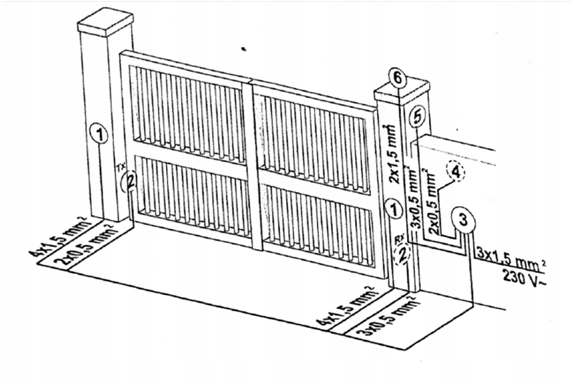

INSTALACJA ELEKTRYCZNA

1.Siłowniki  2.Fotokomórki  3.Centrala sterująca  4.Wyłącznik kluczykowy  5.Odbiornik fal radiowych  6.Lampa sygnalizacyjna

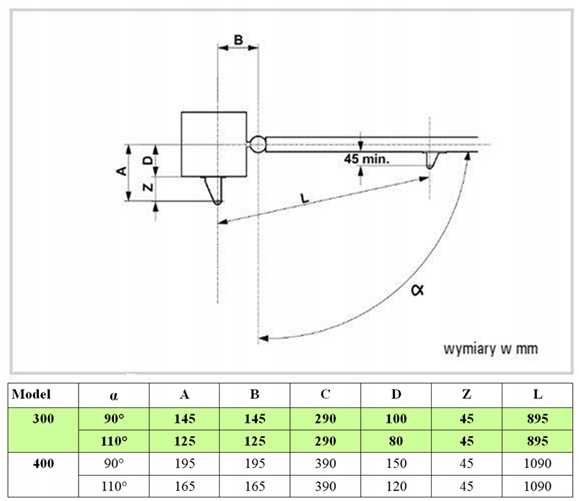

ZALECANE WYMIARY INSTALACYJNE

1. Aby uzyskać otwarcie skrzydła pod kątem 90°: A+B=C.

2. Aby uzyskać otwarcie skrzydła pod kątem większym niż 90°: A+B<C.

3. Utrzymaj wartość Z, aby zapobiec uderzaniu siłownika w pilaster

podczas zamykania skrzydła

Kupujesz u autoryzowanego dystrybutora FAAC, kompletny gotowy do montażu napęd FAAC GENIUS G-Bat 400
