OPIS

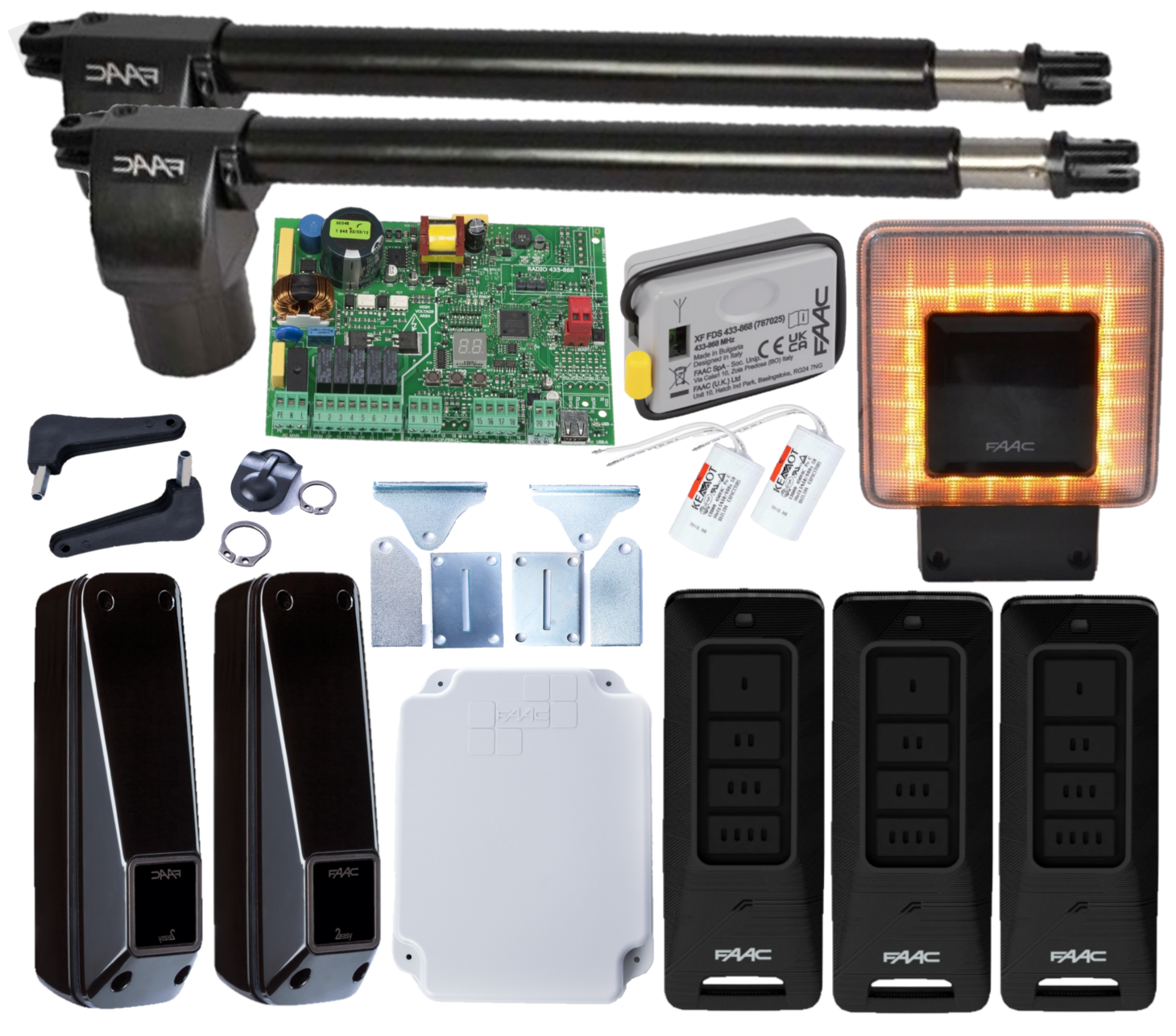

Zestaw do bram dwuskrzydłowych FAAC 414 ALFA Short

FAAC 414 napęd elektromechaniczny do bramy dwuskrzydłowej o długości każdego ze skrzydeł 1,8 m. Siłowniki są dedykowane do montażu na wąskich słupkach. Siłowniki posiadają wysuwane tłoki z stali nierdzewnej wykonane z wysokogatunkowego stopu. Siłowniki samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków.

Skład, pełnego gotowego do montażu zestawu:

• Siłowniki FAAC 414 Alfa Short – 2szt
• Centrala sterująca E045 i obudowa do centrali
• Moduł radiowy XF FDS
• 3 piloty FDS 4-kanałowe
• Fotokomórki XP20 B D o zasięgu 20m
• Najnowsza lampa sygnalizacyjna FAAC XLED z wbudowaną anteną 868MHz zwiększającą zasięg pilotów
• Instrukcja montażowa napędu 414 w języku polskim
• Instrukcja programowania centrali
• nieodpłatna pomoc techniczna

SPECYFIKACJA FAAC:

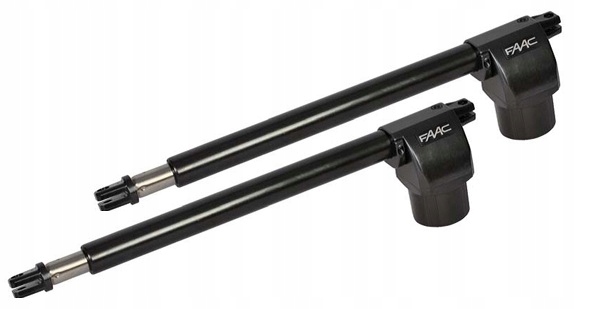

2 X SIŁOWNIK 414

• Zasilanie 230V, 50(60)Hz
• Zasilanie silnika 230V
• Pobór mocy 280W
• Pobór prądu 1,2A
• Prędkość obrotowa silnika 1400obr./min
• Prędkość wysuwu trzpienia 1,5cm/sek
• Maksymalna siła ciągu 3500N
• Zabezpieczenie termiczne 140°C
• Zakres temperatur -20/+55°C
• Stopień ochrony IP44

Napęd FAAC 414 Short jest idealnym rozwiązaniem dla bram dwuskrzydłowych do użytku przydomowego dla skrzydła o długości 2m (3m z zamkiem elektromagnetycznym). Wyposażony jest z siłowniki tubowe – samoblokujące i dlatego nie wymaga stosowania dodatkowych zamków. Konieczny jest montaż odbojów.

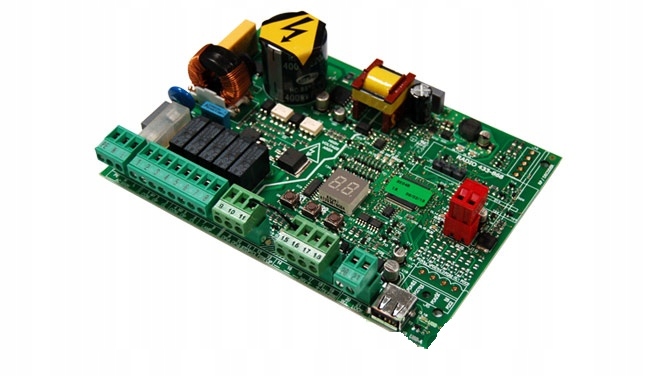

CENTRALA STERUJĄCA E045 Z OBUDOWĄ

SPECYFIKACJA TECHNICZNA

• Napięcie zasilające: 230VAC ±15% 50/60 Hz
• Pobór mocy: 4W w gotowości
• Maks pobór mocy: 800W
• Maks. obciążenie przez akcesoria: 500mA 24VDC - 500mA BUS 2-easy
• Maks. zasilanie blokady: Blokada FAAC (12VAC - 24VDC)
• Zakres temperatur pracy: -20°C do +55°C
• Bezpieczniki: F1 (2,5A)
• Wejścia: Otwarcie/otwarcie częściowe/STOP/BUS 2-easy/Zasilanie
• Wyjścia: Lampa ostrzegawcza/silnik/zasilanie akcesoriów 24VDC/ Sygnalizacja stanu bramy 24VDC/zasilanie zamka elektromagnetycznego 12VAC
• Szybkozłącze: XF 433/868 moduł do OMNIDEC, USB
• Programowanie: Wyświetlacz LED i przyciski
• Sygnalizacja statusu: Wyświetlacz i LED

Centrala sterująca E045 może obsługiwać jeden lub dwa silniki

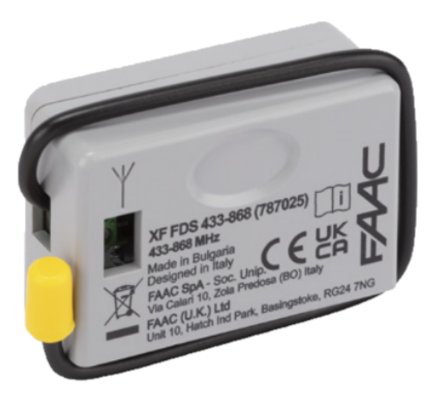

Moduł radiowy XF FDS

• Moduł częstotliwości
• Napięcie zasilania: pobieranie z centrali przez złącze 24Vdc
• Możliwość programowania przez Simply Connect

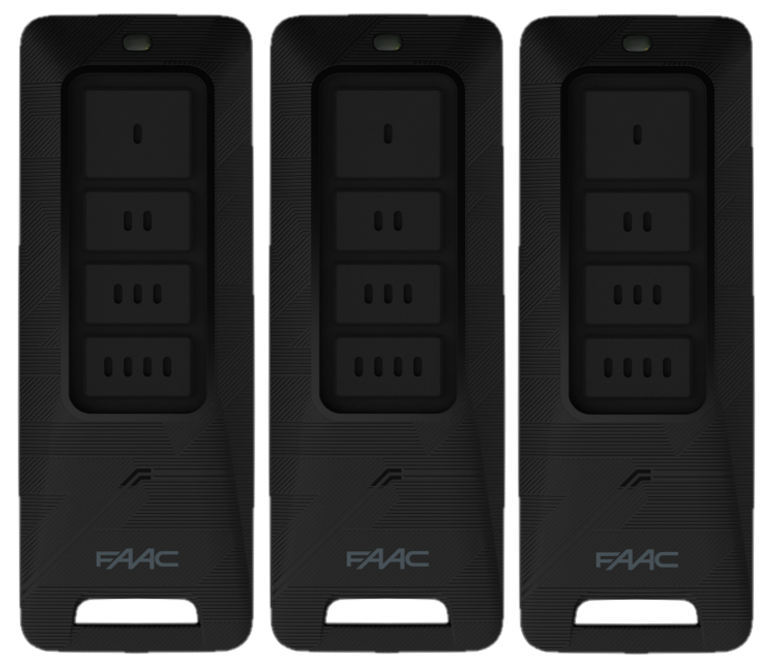

3x Piloty 4-kanałowe FDS 868 MHz

• Kanały : 4
• Zasilanie: 1 bateria litowa 3V CR2032

Łatwość rejestracji: nowe uproszczone procedury rejestracji/zarządzania nadajnikami radiowymi zarówno poprzez SELF LEARNING jak i bezpośrednią rejestrację w odbiorniku.

Zalety:

Maksymalne zabezpieczenie przed klonowaniem zapewnione przez zaawansowany schemat zabezpieczeń oparty na technologii sprzętowej Secure Vault™ (certyfikat PSA™ poziom 3) i TrustZone®: „najnowocześniejszy” sposób zabezpieczania cyfrowych transakcji finansowych i urządzeń/sieci IoT High Security.

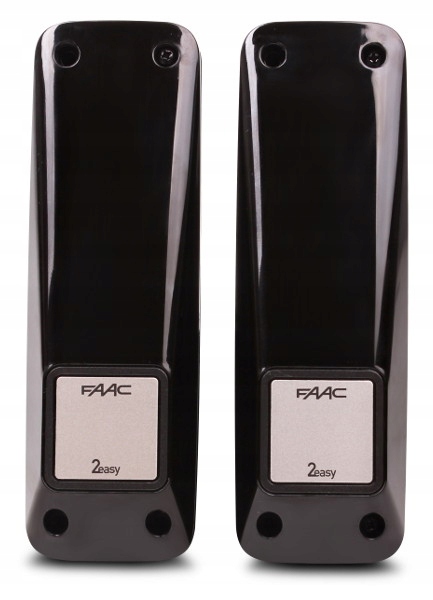

FOTOKOMÓRKI XP20 BD O ZASIĘGU 20M

Do instalacji natynkowej lub na kolumnie. Fotokomórka kierunkowa z samoosiowaniem.

• zasięg działania: 20m
• kąt regulacji: ±7° (20m) ±13.5° (5m)
• wymiary: 41x130x42mm
• Czas wykrywania przeszkody: 20ms
• pobór prądu: Rx (10mA) + Tx (10mA)
• stopień ochrony: IP54
• zasilanie przez szynę BUS (2easy) dwa przewody 24V bez polaryzacji

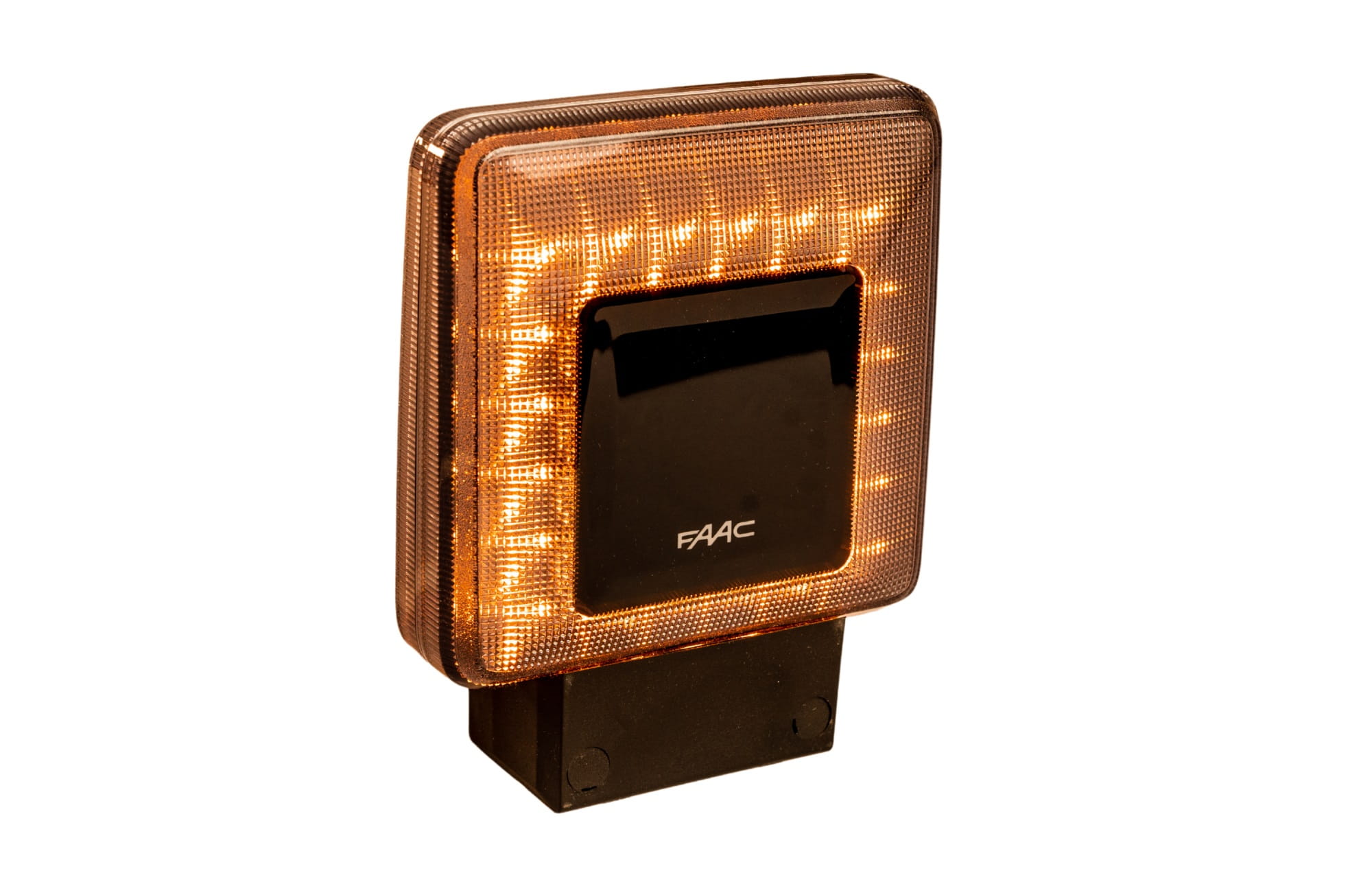

Lampa sygnalizacyjna XLED z wbudowaną anteną zwiększającą zasięg pilotów.

Gotowy design, uniwersalna lampa ostrzegawcza LED z anteną

Cechy lampy:

• 40 diod LED o wysokiej jasności zapewniających bardzo dobrą widoczność nawet w pełnym dziennym świetle
• jedna wersja dla różnych rodzajów zasilania-230V AC, 115C AC,24V DC
• zintegrowana antena zwiększająca zasięg pilotów, zapewnia kompatybilność z odbiornikami 433MHZ i 868MHz
• uniwersalny uchwyt montażowy, umożliwiający zarówno instalację naścienną i na szczycie słupka

2 X KONDENSATOR ROZRUCHOWY

Wspomaga rozruch siłownika

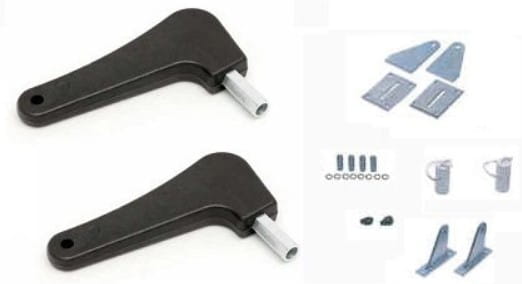

ELEMENTY MONTAŻOWE

Pozostałe elementy siłownika:

• Klucz awaryjnego otwierania (w przypadku braku zasilania)
• Komplet elementów mocujących
• Instrukcja montażu w języku polskim

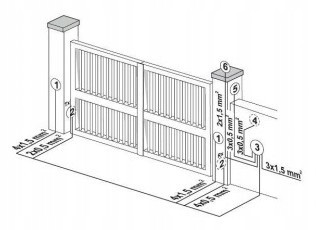

INSTALACJA ELEKTRYCZNA

1.Siłowniki  2.Fotokomórki  3.Centrala sterująca  4.Wyłącznik kluczykowy  5.Odbiornik fal radiowych  6.Lampa sygnalizacyjna

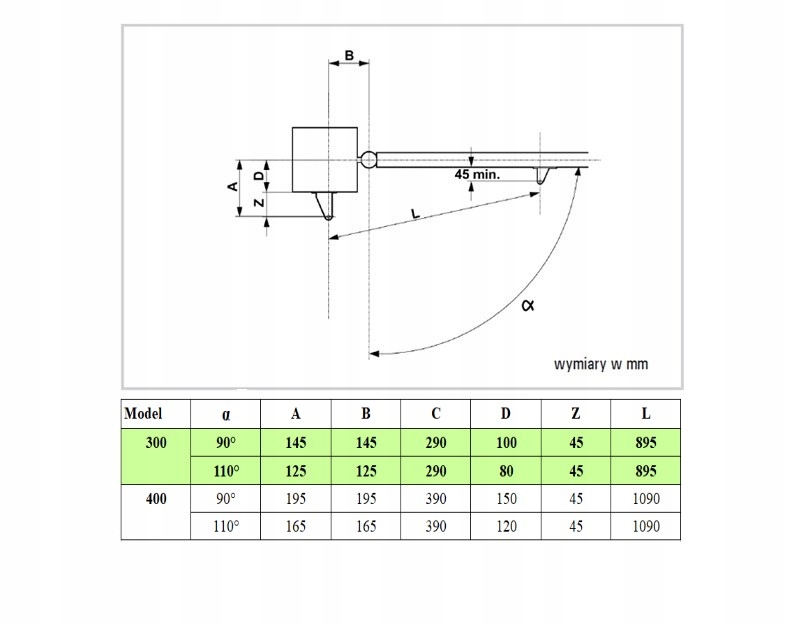

ZALECANE WYMIARY INSTALACYJNE

1. Aby uzyskać otwarcie skrzydła pod kątem 90°: A+B=C.

2. Aby uzyskać otwarcie skrzydła pod kątem większym niż 90°: A+B<C.

3. Utrzymaj wartość Z, aby zapobiec uderzaniu siłownika w pilaster

podczas zamykania skrzydła

Kompletny zestaw do montażu FAAC ALFA  Short 414. Kupujesz u autoryzowanego dystrybutora Firmy FAAC.
