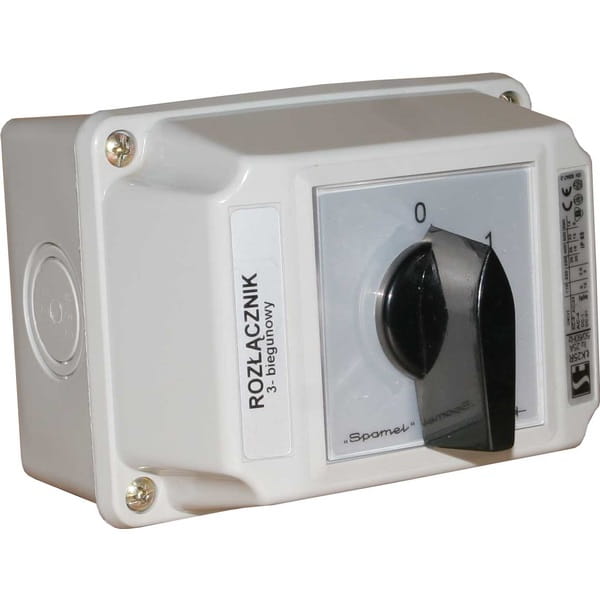

SPAMEL ROZŁĄCZNIK ŁK 16R/2.8211 OB2 (0-1,3F)

Łączniki krzywkowe są to aparaty do mechanicznego załączania i rozłączania prądów z możliwością realizacji określonego programu łączeń w funkcji obrotu pokrętła. Łączniki krzywkowe znajdują zastosowanie w obwodach instalacji elektrycznych niskiego napięcia zwłaszcza jako wyłączniki, rozłączniki, przełączniki oraz łączniki sterownicze. Łączniki krzywkowe mogą być zainstalowane w pomieszczeniach zamkniętych (3 stopień zanieczyszczenia - przeznaczenie przemysłowe) w temp. -40...+70°C. Łączniki krzywkowe spełniają wymagania normy PN-EN 60947-3, IEC 60947-3. Ponadto mogą pracować w warunkach środowiskowych określonych w normach IEC 60068-2-6 (wibracje), IEC 60068-2-27 (udary), IEC 60068-2-2 (suche gorąco), IEC 60068-2-1 (zimno), IEC 60068-2-30 (wilgotne gorąco), IEC 60068-2-52 (mgła solna).

Dane techniczne:

Napięcie znamionowe izolacji Ui: 690 V
Napięcie znamionowe udarowe wytrzymywalne Uimp: 6 kV
Prąd znamionowy ciągły Iu=Ith: 16 A
Prąd znamionowy krótkotrwały wytrzymywalny Icw(1s): 0,9 kA
Prąd znamionowy załączalny zwarciowy Icm: 1,3 kA
Prąd znamionowy zwarciowy umowny: 13 kA
Prąd znamionowy wkładka bezpiecznikowa gG: 16 A
Trwałość mechaniczna: 3,0 mln (cykli przestawieniowych)
Temperatura otoczenia:
- pracy: -40 ... +70°C
-przechowywania: -40 ... +70°C
Przekrój przewodów przyłączeniowych: 1,5...4 mm2
Stopień ochrony: PN-EN 60529 względem pulpitu: IP65
Odporność na wibrację (wg IEC 60068-2-6):
- częstotliwość: 2...13, 2...100 Hz
- amplituda przemieszczenia: + 1 mm
- amplituda przyspieszenia: + 0,7 g
Odporność na udary (wg IEC 60068-2-27):
- przyspieszenie szczytowe: 15 g
- czas trwania impulsu: 11 ms
Odporność na wilgotne gorąco cykliczne (IEC 60068-2-30):
- temperatura otoczenia: 55°C
- wilgotność względna: 95%
Odporność na mgłę solną cykliczną (wg IEC 60068-2-52): ostrość próby 1
